Tubería industrial DIN 2440 / EN 10255:
Tubería industrial DIN 2440 / EN 10255:
medidas, aplicaciones y cómo especificarla correctamente
Cuando alguien pide «un tubo de dos pulgadas», sin saberlo está especificando DN 50 según EN 10255. Esta guía explica la norma, la tabla de medidas completa, cuándo usar negra o galvanizada, y los errores más comunes al especificar.
De DIN 2440 a EN 10255: historia y equivalencias
DIN 2440 es la norma alemana original para tubería de acero soldada de uso general, adoptada masivamente en España desde los años 60–70 del siglo XX. Se convirtió en el estándar de facto para instalaciones de agua, gas, vapor y calefacción industrial.
En 2004, la armonización europea sustituyó formalmente DIN 2440 por EN 10255. Sin embargo, en el mercado español —y especialmente en Canarias— ambas denominaciones coexisten y se usan indistintamente. Cuando tu proveedor o instalador te habla de «tubo DIN 2440», se refiere exactamente al mismo producto que «tubo EN 10255 Serie M».
| Norma DIN | Equivalente EN 10255 | Serie | Uso típico |
|---|---|---|---|
| DIN 2441 | EN 10255 Serie L | Ligera (Light) | Baja presión, conducciones no críticas |
| DIN 2440 | EN 10255 Serie M | Media (Medium) | Uso general: agua, gas, calefacción |
| DIN 2439 | EN 10255 Serie H | Pesada (Heavy) | Vapor, alta presión, entornos agresivos |
Denominación nominal (DN): qué significa realmente
DN significa Diámetro Nominal. Es un número de referencia que no corresponde a ninguna dimensión real en milímetros. Históricamente aproximaba el diámetro interior en pulgadas, pero hoy es simplemente un índice para identificar el tamaño.
Lo que la norma fija con precisión es el diámetro exterior (OD), que es constante para un DN dado independientemente de la serie (L, M o H). El espesor de pared varía según la serie. Por tanto:
- DN 25 tiene siempre OD = 33,7 mm. Con pared de 3,2 mm (Serie M), el diámetro interior real es 33,7 − 2×3,2 = 27,3 mm.
- DN 50 tiene siempre OD = 60,3 mm. No mide 50 mm ni por dentro ni por fuera.
Error clásico: pedir tubería por «diámetro en mm»
Si alguien te pide «un tubo de 50 mm», no queda claro si se refiere a DN 40 (OD 48,3 mm) o DN 50 (OD 60,3 mm). Siempre especifica con DN o con el diámetro exterior real en mm. En caso de duda, consulta con el proveedor indicando el uso y el acoplamiento que va a llevar.
Series ligera, media y pesada
Las tres series tienen el mismo OD (diámetro exterior) para cada DN. Solo difieren en el espesor de pared y, por tanto, en el peso por metro y la presión admisible.
- Serie L (Ligera / DIN 2441): pared más fina, menor peso, menor presión admisible. Para conducciones a baja presión donde el peso del sistema es importante.
- Serie M (Media / DIN 2440): el estándar universal. Presión hasta 25 bar en agua fría. Equilibrio óptimo entre resistencia y coste. El 90 % de las instalaciones industriales generales usan esta serie.
- Serie H (Pesada / DIN 2439): pared gruesa, mayor presión admisible. Para vapor saturado, alta presión, entornos con mayor corrosión interior o instalaciones críticas.
Tabla de medidas completa DN 15–150 (Serie M)
| DN | Equiv. pulgadas | OD (mm) | Espesor (mm) | Peso (kg/m) | P. máx. agua fría |
|---|---|---|---|---|---|
| 15 | ½" | 21,3 | 2,6 | 1,21 | 25 bar |
| 20 | ¾" | 26,9 | 2,6 | 1,56 | 25 bar |
| 25 | 1" | 33,7 | 3,2 | 2,41 | 25 bar |
| 32 | 1¼" | 42,4 | 3,2 | 3,10 | 25 bar |
| 40 | 1½" | 48,3 | 3,2 | 3,56 | 25 bar |
| 50 | 2" | 60,3 | 3,6 | 5,03 | 25 bar |
| 65 | 2½" | 76,1 | 3,6 | 6,43 | 25 bar |
| 80 | 3" | 88,9 | 4,0 | 8,36 | 25 bar |
| 100 | 4" | 114,3 | 4,5 | 12,2 | 25 bar |
| 125 | 5" | 139,7 | 5,0 | 16,6 | 25 bar |
| 150 | 6" | 168,3 | 5,0 | 20,1 | 25 bar |
Presiones calculadas con temperatura del fluido ≤ 120 °C. Para vapor o temperaturas superiores, reducir la presión admisible según EN 10255 o consultar al fabricante. Pesos sin recubrimiento de galvanizado.
Tubería negra vs tubería galvanizada
La diferencia es el recubrimiento de protección anticorrosiva exterior (y, en el caso de la galvanizada interior, también interior). El acero base es el mismo en ambos casos.

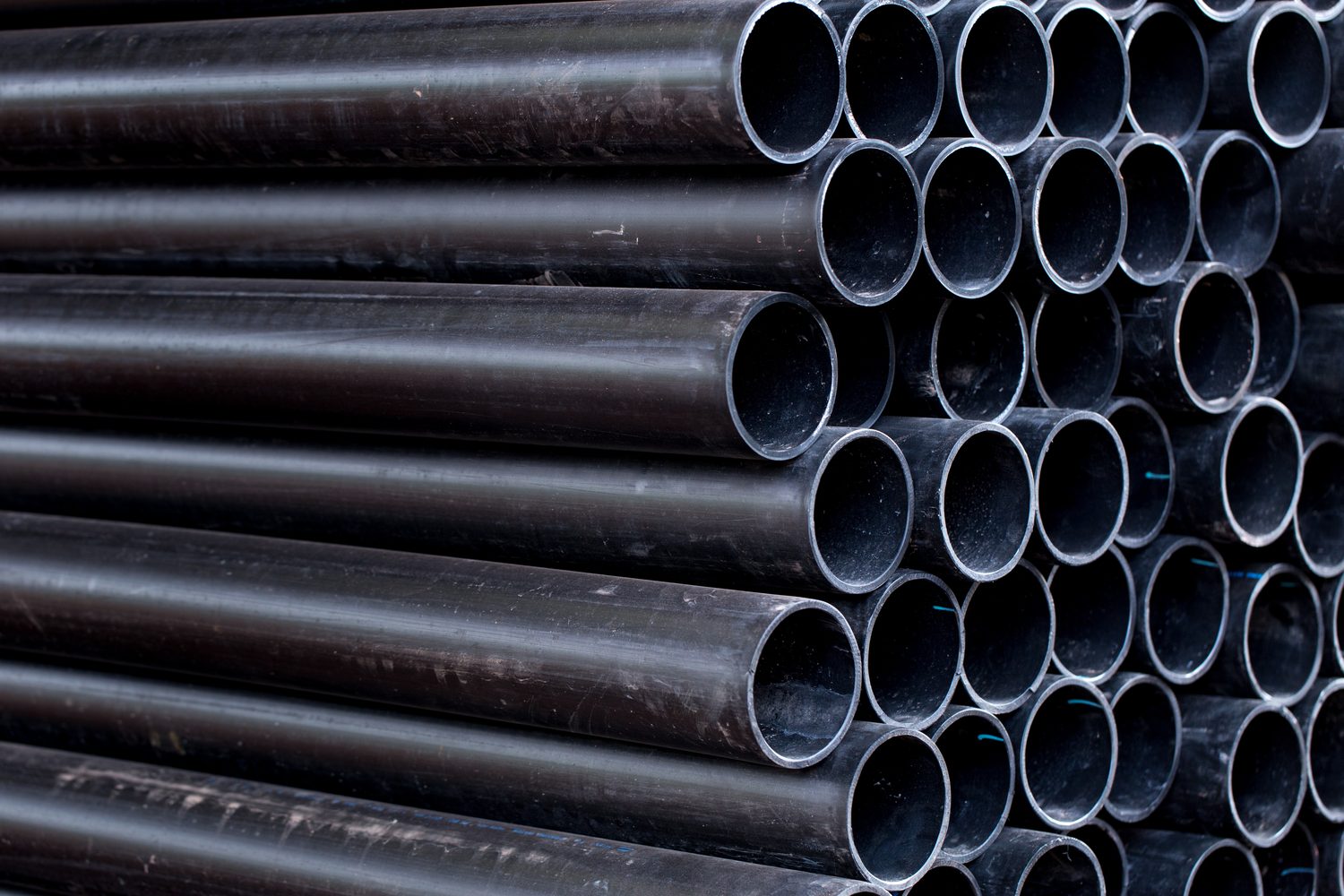

Tubería negra (sin recubrimiento)
La tubería negra se suministra con la capa de óxido de laminación (mill scale) gris-negra. No tiene protección anticorrosiva intrínseca.
- Ventajas: precio más bajo, disponibilidad inmediata en stock, totalmente soldable sin preparación especial.
- Desventajas: se oxida en presencia de humedad. Requiere imprimación + pintura si va a estar expuesta o en ambiente húmedo.
- Usos habituales: gas natural y GLP (el gas seco no oxida el interior), circuitos de calefacción y ACS en circuito cerrado con tratamiento anticorrosivo del agua, circuitos hidráulicos de aceite, estructuras auxiliares, instalaciones que van a pintarse.
Tubería galvanizada (zinc en caliente)
La galvanización en caliente (hot-dip galvanizing) deposita una capa de zinc de 45–85 µm tanto en el interior como en el exterior del tubo. El zinc actúa como ánodo de sacrificio: si el recubrimiento se daña localmente, el zinc se oxida en lugar del acero base, protegiéndolo.
- Ventajas: protección anticorrosiva duradera (10–25 años en interior seco). No requiere pintura adicional en interiores. Aspecto plateado limpio.
- Desventajas: precio más alto (15–30 % sobre negra). No soldable: los humos de óxido de zinc (ZnO) son tóxicos. Siempre conectar por rosca. Si supera los 70 °C de forma continua, el zinc puede desprenderse hacia el interior de la instalación.
- Usos habituales: agua fría potable, instalaciones contra incendios (donde la normativa lo exige), agua de riego, aire comprimido en interiores, instalaciones donde no puede pintarse.
Regla de decisión rápida
Agua potable o sin tratamiento: galvanizada. Gas, aceite, sistema cerrado de calefacción: negra soldada. Ambiente marino exterior en Canarias: ninguna de las dos — considerar inoxidable 316 o PRFV para vida útil real > 10 años.
Aplicaciones por fluido y temperatura
- Agua fría (≤ 40 °C): Serie M galvanizada. Presión hasta 25 bar. Verificar compatibilidad con el nivel de cloro residual de la red municipal (Lanzarote tiene agua con alto contenido en minerales procedente de desalación; la galvanizada es compatible).
- Agua caliente (40–90 °C) en circuito abierto: galvanizada con precaución (el zinc se degrada por encima de 60 °C de forma continuada). Para ACS por encima de 60 °C, preferible tubería de cobre o acero inoxidable.
- Agua caliente en circuito cerrado (calefacción): negra soldada. El agua en circuito cerrado, una vez desgasificada y tratada con inhibidores, no oxida el acero negro.
- Vapor saturado (100–200 °C): Serie H negra, soldada o roscada con accesorios de fundición maleable. Presión de vapor: consultar siempre el fabricante para la temperatura exacta.
- Gas natural y GLP: Serie M negra soldada o roscada, según diámetro y presión. Obligatorio cumplir con el RIPCI (Reglamento de Instalaciones Petrolíferas) y la norma UNE 60708 para instalaciones de GLP.
- Aire comprimido (6–12 bar): Serie M negra soldada o galvanizada roscada. La galvanizada minimiza el óxido arrastrado hacia los equipos; la negra es más barata si se filtra correctamente el aire.
- Agua de mar (circuito abierto): evitar acero DIN 2440. La salinidad del agua de mar canaria corrroe el acero al carbono muy rápidamente. Usar inoxidable 316L, PVC industrial o PRFV.
Accesorios y conexiones
La tubería DIN 2440 utiliza principalmente dos sistemas de conexión:
Rosca BSP (Gas Whitworth)
Es el sistema más extendido en España para diámetros hasta DN 100. La rosca BSP puede ser:
- Cónica (R / Rc, también llamada NPT-británica): el cono garantiza la estanquidad por contacto metal-metal. Muy habitual en gas y vapor.
- Cilíndrica (G): requiere junta plana de PTFE o EPDM para ser estanca. Más fácil de desmontar.
Los accesorios roscados estándar son de fundición maleable galvanizada (grado 200 o 260 según EN 10242): codo 90°/45°, T igual, T reducida, manguito, manguito reducido, tapón macho, reducción cónica. Para alta temperatura o presión, fundición maleable negra.
Soldadura
Para diámetros DN 50 y superiores en instalaciones fijas, la soldadura a tope o con soporte es la conexión más fiable y económica. Requiere:
- Bisel de soldadura en los extremos del tubo (60° típico).
- Electrodo o hilo adecuado para acero al carbono (E6010, ER70S).
- En instalaciones de gas: prueba de estanquidad obligatoria post-soldadura.
Bridas PN 16 / PN 25
Para conexiones a equipos (válvulas de mariposa, bombas, intercambiadores) o puntos de desmontaje frecuente. La brida se suelda al tubo; las juntas son habitualmente de goma EPDM para agua o PTFE para gas.
Normativa aplicable en España
- RITE (Reglamento de Instalaciones Térmicas en Edificios, RD 1027/2007): regula las instalaciones de calefacción, climatización y ACS. Define los materiales aceptados y las condiciones de instalación.
- CTE HS-4 (Código Técnico de la Edificación, Sección HS-4 Salubridad): agua potable en edificios. Define los materiales compatibles con agua potable y las presiones de diseño.
- RIPCI (Reglamento de Instalaciones Petrolíferas, RD 2085/1994 y actualizaciones): gas natural y GLP. Define los materiales, espesores y pruebas de instalaciones de gas.
- UNE 60708: instalaciones receptoras de gas natural en edificios. Complementa al RIPCI con especificaciones de materiales y ejecución.
- REBT (Reglamento Electrotécnico de Baja Tensión): si las tuberías metálicas están cerca de instalaciones eléctricas, la normativa de continuidad de tierra puede afectar a la instalación.
- EN 10255: norma del producto. No tiene marcado CE propio, pero se suministra con declaración de conformidad del fabricante.
5 errores frecuentes al especificar tubería
1. Confundir DN con diámetro real en mm
«Quiero un tubo de 50 mm» puede referirse a DN 40 (OD 48,3 mm) o DN 50 (OD 60,3 mm). El proveedor puede entregarle el producto equivocado si la especificación es ambigua. Siempre especificar con DN o con el OD exacto.
2. Pedir galvanizada para soldar
La soldadura sobre zinc produce humos de óxido de zinc (ZnO) que son tóxicos y pueden causar la llamada «fiebre del metal». Si necesita soldar, pida tubería negra. Si necesita galvanizada y hay que soldar algún punto, decapar el zinc en la zona antes de soldar con adecuada ventilación.
3. No indicar longitud ni tipo
La tubería DIN 2440 estándar viene en 6 m aleatorios. Si necesita 3 m, o longitudes fijas para minimizar cortes en obra, indíquelo expresamente. Cada corte en almacén tiene coste adicional; planificarlo antes ahorra dinero.
4. Olvidar el margen de pared en pasos de tubo
El OD del tubo es su dimensión exterior. Para un paso de muro, el agujero debe ser OD + 10–20 mm mínimo (para el pasamuros) + holgura de dilatación si es tubería caliente. Muchos instaladores abren el agujero a la medida del DN y luego no pasa el tubo.
5. Usar Serie M para vapor de alta presión sin verificar
La presión de diseño de 25 bar de la Serie M se aplica a agua fría (≤ 120 °C). El vapor saturado a 10 bar supera los 180 °C; la presión admisible cae con la temperatura. Para instalaciones de vapor, usar Serie H y verificar siempre con el fabricante o el cálculo según EN 13480 (tuberías de proceso).
Preguntas frecuentes
¿Qué longitud estándar tiene la tubería DIN 2440?
La longitud estándar son 6 metros aleatorios (el fabricante entrega entre 4,5 y 7 m, con longitud media de 6 m). También está disponible en longitudes fijas de 3 m. Para longitudes especiales, consultar disponibilidad y precio con el proveedor, ya que implica corte y procesado adicional.
¿Se puede usar tubería negra DIN 2440 para agua potable?
Técnicamente sí si se aplica un recubrimiento interior aprobado para contacto con agua potable. En la práctica, para agua potable en obra nueva lo habitual es tubería galvanizada (con certificación de contacto alimentario), cobre, o plástico (PE, CPVC, PPR). La tubería negra es preferible en circuitos cerrados (calefacción) y para gas.
¿Cuál es la diferencia exacta entre DIN 2440 y EN 10255?
Son equivalentes. DIN 2440 es la norma alemana original; EN 10255 es su sucesor europeo desde 2004. La Serie M de EN 10255 corresponde a DIN 2440. En el mercado español ambas denominaciones se usan indistintamente y describen exactamente el mismo producto.
¿Puedo roscar directamente la tubería negra DIN 2440?
Sí. La Serie M tiene pared suficiente para roscar en rosca BSP (Gas) directamente con una terraja. Para DN ≤ 50, el roscado es sencillo. Para DN ≥ 80, conviene verificar que el espesor residual tras el roscado cumple los requisitos de presión de la instalación. La rosca cónica (R/Rc) sella por contacto metal-metal; la cilíndrica (G) requiere junta de PTFE.
¿Qué diferencia hay entre tubería DIN 2440 y tubo estructural EN 10210?
Son productos distintos con usos distintos. DIN 2440/EN 10255 es tubería de conducciones (para fluidos a presión); su acero es S195T o S235JRH. EN 10210 es tubo de sección hueca estructural, diseñado para soportar cargas mecánicas en pilares, vigas o estructuras; su acero es S355J2H o similar. No son intercambiables sin verificar que las especificaciones mecánicas del producto alternativo cumplen el requisito de la aplicación.
