PRFV (fibra de vidrio) en instalaciones industriales:
PRFV (fibra de vidrio) en instalaciones industriales:
ventajas, tipos y guía de selección
Si repintas estructuras metálicas cada pocos años por culpa de la corrosión marina, hay una alternativa que elimina ese coste de raíz. Te explicamos qué es el PRFV, cómo funciona y cuándo vale más que el acero.
¿Qué es el PRFV y por qué no es «plástico»?
La palabra «plástico» suena a frágil y barato. El PRFV —Perfil Reforzado de Fibra de Vidrio, también llamado GRP o FRP— no lo es. Es un material compuesto avanzado formado por dos componentes complementarios: filamentos de fibra de vidrio (E-glass o ECR-glass) que aportan la resistencia mecánica, e una resina de poliéster o viniléster que los une, protege y da forma definitiva al perfil.
La resistencia del conjunto supera ampliamente la de cada componente por separado. Es el mismo principio que el hormigón armado: la fibra de vidrio hace el papel del acero (tracción), la resina hace el del hormigón (compresión y forma). El resultado es un material estructural con propiedades muy superiores a cualquier plástico convencional.
Dato clave: relación resistencia/peso
Un perfil PRFV pesa entre 1,8 y 2,0 kg/dm³, frente a los 7,85 kg/dm³ del acero. Esto significa que pesa 4 veces menos que el acero con una resistencia específica (por unidad de peso) comparable o superior. En instalaciones de difícil acceso o en altura, esto marca una diferencia enorme en el coste de montaje.
El proceso de pultrusión: cómo se fabrican los perfiles
El 90 % de los perfiles PRFV estructurales se fabrican por pultrusión (del inglés pultrusion = pull + extrusion). El proceso es continuo y altamente controlado:
- Los rollos de fibra de vidrio se despliegan y guían hacia la máquina.
- Las fibras pasan por una cuba de resina donde se impregnan completamente (wet-out).
- Un sistema de guías pre-forma el conjunto de fibras en la sección deseada (ángulo L, perfil I, tubo cuadrado…).
- El conjunto entra en la hilera (die) calentada a 150–200 °C donde la resina polimeriza en segundos.
- Un sistema de tiro (pull) extrae el perfil continuo a velocidad constante (1–2 m/min).
- Una sierra de corte automática parte el perfil en las longitudes deseadas (normalmente 6 m).
Este proceso produce perfiles con fracción de fibra del 55–65 % en volumen, sin poros ni burbujas, con alta linealidad dimensional y repetibilidad perfecta. La orientación preferente de las fibras en el eje longitudinal da al perfil su mayor resistencia en esa dirección.
Propiedades técnicas clave
La siguiente tabla compara las propiedades mecánicas y físicas del PRFV pultruido con las alternativas más habituales:
| Propiedad | PRFV (E-glass) | Acero S355 | Aluminio 6060 | Inox 316 |
|---|---|---|---|---|
| Densidad (g/cm³) | 1,8–2,0 | 7,85 | 2,70 | 8,00 |
| Resistencia tracción (MPa) | 200–550 | 510 | 195 | 580 |
| Módulo E longitudinal (GPa) | 17–30 | 210 | 70 | 200 |
| Conductividad térmica (W/m·K) | 0,3 | 50 | 200 | 16 |
| Conductividad eléctrica | Aislante | Conductora | Conductora | Conductora |
| Temperatura máx. servicio (°C) | 80–155 | 400+ | 200 | 800 |
| Absorción de agua (%) | <1 | N/A | N/A | N/A |
| Resistencia marina | Excelente | Mala (sin prot.) | Buena | Excelente |
| Vida útil estimada (años) | 25–30 | 10–20 | 15–25 | 30+ |
El módulo elástico bajo es el factor limitante
El módulo E del PRFV (17–30 GPa) es muy inferior al del acero (210 GPa). En estructuras con vanos largos o cargas elevadas, la deformación (flecha) puede ser el factor crítico antes que la tensión. Siempre dimensionar verificando la flecha máxima admisible, no solo la tensión de rotura.

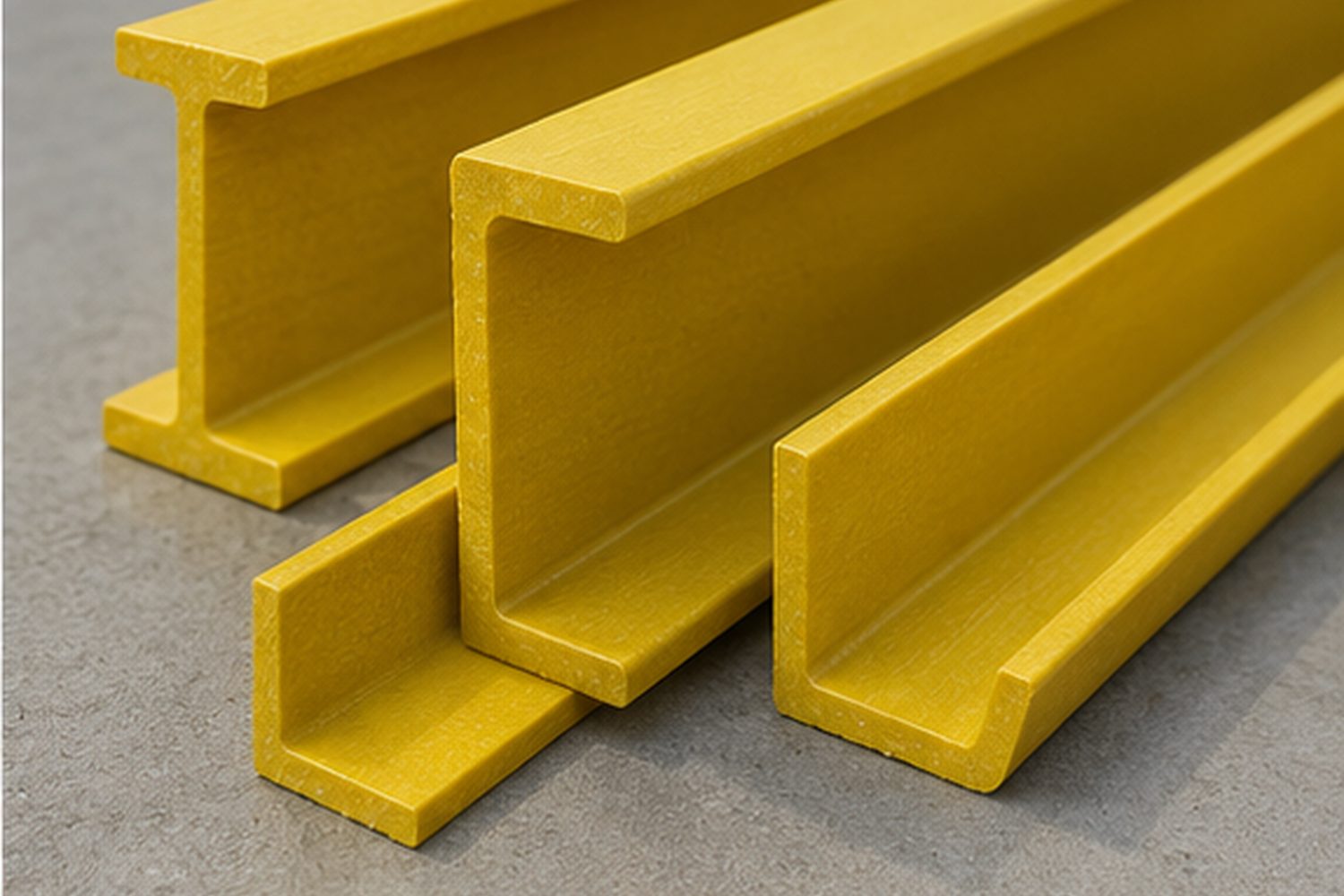

Tipos de perfiles PRFV disponibles
La pultrusión permite fabricar prácticamente cualquier sección constante. Los perfiles más habituales en obra industrial son:
- Ángulo L (igual y desigual): rigidizadores, marcos, esquineros, soportes de tubería.
- Perfil T: montantes, escalones de escalera, refuerzos de borde.
- Perfil H / I (doble T): vigas principales en pasarelas y plataformas.
- Tubo cuadrado y rectangular (RHS/SHS): bastidores, estructuras secundarias, barandillas.
- Tubo redondo (CHS): corrimanos, protecciones, soportería.
- Canal U: guías deslizantes, canaladuras, marcos de puertas industriales.
- Perfil macizo redondo y plano: separadores, pernos, refuerzos locales.

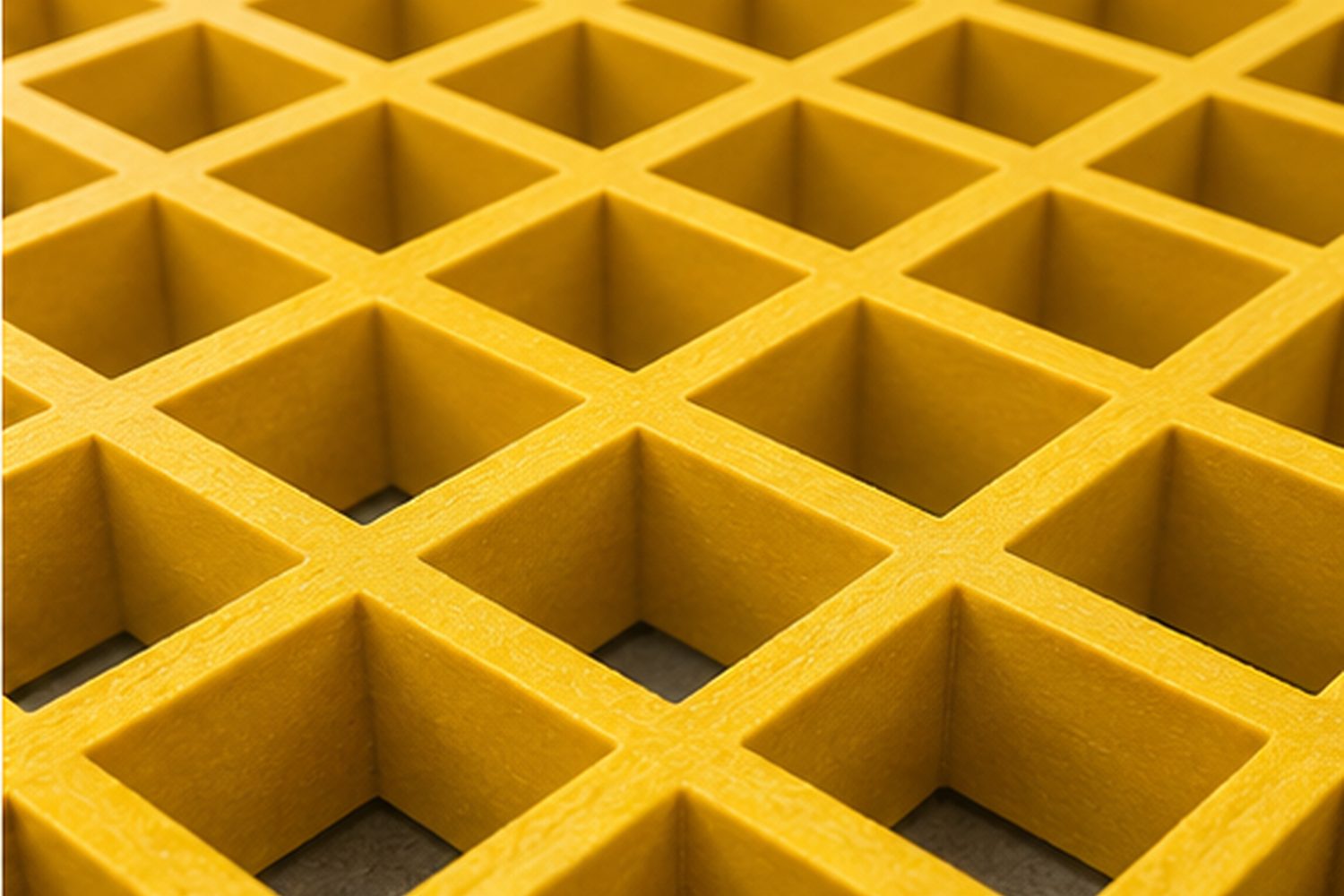

- Rejilla pultruida (grating): plataformas, pasarelas, tapas de canal, pisos de zona húmeda.
Los colores estándar son verde oscuro y gris, aunque pueden solicitarse en otros colores. La superficie puede ser lisa o con acabado antideslizante (grit surface) para zonas de paso.
Por qué el PRFV es ideal en Canarias
El archipiélago canario combina varias condiciones que aceleran la corrosión de los metales convencionales:
- Aerosol marino: el cloruro sódico en el aire penetra en cualquier grieta del galvanizado o la pintura y ataca el acero base por debajo. En zonas a menos de 500 m de la costa (la mayoría de las instalaciones industriales canarias) la agresividad del ambiente es Categoría C4 o C5 según ISO 9223.
- Alta temperatura y humedad relativa: 20–30 °C constantes con humedad alta aceleran todas las reacciones electroquímicas de corrosión. Los ciclos húmedo/seco son continuos durante todo el año.
- Radiación UV intensa: ángulo solar alto y >800 horas anuales de sol directo degradan las pinturas orgánicas mucho más rápido que en la Península.
- Agua de mar en instalaciones costeras: plantas desaladoras, viveros de peces, instalaciones de acuicultura y terminales portuarias trabajan directamente con agua de mar, el ambiente más corrosivo para el acero.
El PRFV es inmune al cloruro de sodio, al ácido sulfhídrico (H₂S), al cloro residual y a la mayoría de ácidos y álcalis comunes. No requiere pintura, no necesita mantenimiento anticorrosivo, no se oxida. En estas condiciones, el coste de ciclo de vida a 25 años del PRFV es sistemáticamente inferior al del acero galvanizado, incluso siendo su precio inicial mayor.
Comparativa completa: PRFV vs acero vs aluminio vs inox
| Criterio | PRFV | Acero galv. | Aluminio | Inox 316 |
|---|---|---|---|---|
| Corrosión ambiente marino | ✓✓✓ Excelente | ✓✓ 5–15 años | ✓✓ Buena | ✓✓✓ Excelente |
| Resistencia mecánica | ✓✓ Buena | ✓✓✓ Muy alta | ✓ Media | ✓✓✓ Muy alta |
| Peso (relativo) | ✓✓✓ 1× | ✗ 4× | ✓✓ 1,5× | ✗ 4× |
| Aislante eléctrico | ✓✓✓ Sí | ✗ No | ✗ No | ✗ No |
| Aislante térmico | ✓✓✓ Sí | ✗ No | ✗ No | Parcial |
| Mantenimiento anticorrosivo | ✓✓✓ Nulo | ✗ Medio-alto | ✓✓ Bajo | ✓✓✓ Nulo |
| Precio inicial | ✓ Alto | ✓✓✓ Bajo | ✓✓ Medio | ✗ Muy alto |
| Coste ciclo vida 25 años | ✓✓✓ El más bajo | ✗ El más alto | ✓✓ Intermedio | ✓✓ Intermedio |
| Soldable | ✗ No | ✓✓✓ Sí | ✓✓ TIG/MIG | ✓✓ TIG |
| Adaptabilidad a formas | ✓✓ Buena | ✓✓✓ Excelente | ✓✓✓ Excelente | ✓✓ Buena |
Aplicaciones reales por sector
- Plantas desaladoras (omnipresentes en Canarias): plataformas de operador, escaleras de acceso a equipos, soportería de tuberías de salmuera, vallado perimetral de zonas de alta corrosión.
- Puertos y terminales marítimas: pasarelas de acceso a embarcaciones, corrimanos y defensas, plataformas de carga, escaleras de inspección sumergida.
- Piscifactorías y acuicultura marina: estructuras de estanques de cría, pasarelas sobre estanques, soportes de equipos de aireación y ozonización.
- EDAR y tratamiento de aguas residuales: cubiertas de reactores y decantadores, pasarelas sobre balsas de tratamiento, soportería en ambientes con H₂S.
- Industria química y farmacéutica: estructuras en zonas ATEX donde la conductividad eléctrica supone riesgo, soportería de cubas de ácido o álcali.
- Instalaciones de energía eólica y solar: estructuras secundarias de apoyo, cablecanales, soportes de inversores en instalaciones costeras.
- Edificación y obra civil: escaleras exteriores de emergencia, pasarelas técnicas de cubierta, protecciones de obra en ambientes agresivos.
Cuándo NO usar PRFV
El PRFV es excelente en su nicho, pero hay aplicaciones donde no es la elección correcta:
- Impactos fuertes y repetidos: la fibra de vidrio puede deslaminarse con golpes severos. Para tolvas de áridos o cucharas de excavadora, el antidesgaste es la respuesta correcta.
- Temperatura de servicio continua > 80–120 °C: la resina se reblandece. Para altas temperaturas, acero inoxidable o acero refractario.
- Cargas muy elevadas con sección fija: el módulo elástico bajo puede hacer que la flecha supere los límites admisibles. En vigas principales con grandes vanos, revisar siempre el dimensionado.
- Normativa que exige acero: algunos reglamentos (Eurocódigo estructural para ciertos edificios, normativa de recipientes a presión) requieren explícitamente acero. El PRFV no es un substituto reglamentario en todos los casos.
- Piezas que deben soldarse en obra: el PRFV se une por tornillería o adhesivo epoxídico, nunca soldadura convencional. Si la unión soldada es imprescindible por diseño o normativa, elige acero.
Criterios de dimensionado
El dimensionado de estructuras PRFV en Europa sigue principalmente la guía EUROCOMP (European Structural Polymeric Composites). Los parámetros críticos a verificar:
- Flecha máxima: L/200 para usos generales, L/300 para pasarelas o zonas de paso. Con módulo E bajo, la flecha suele ser el factor dimensionante antes que la tensión.
- Tensión máxima admisible: aplicar coeficientes de seguridad según EUROCOMP (generalmente superiores a los del acero, para compensar la variabilidad del composite).
- Pandeo lateral del ala (LTB): en vigas H sometidas a flexión, verificar el pandeo lateral-torsional del ala comprimida.
- Pandeo local del alma: el cociente altura/espesor del alma puede provocar pandeo local antes de alcanzar la tensión de rotura. Consultar la hoja de datos del fabricante para los límites de b/t.
- Fluencia del composite: a diferencia del acero, el PRFV no tiene zona plástica. La deformación residual empieza antes del límite de rotura. Usar siempre tensiones de trabajo inferiores al 50–60 % de la rotura.
Consejo práctico para vanos cortos (< 2 m)
Para pasarelas y plataformas con vanos < 2 m, los perfiles PRFV estándar (ángulo 50×50×5, perfil T 80×80×8) suelen cumplir ampliamente las verificaciones sin cálculo complejo. Para vanos mayores, siempre solicita la hoja de cargas al proveedor o realiza el dimensionado según EUROCOMP.
Preguntas frecuentes
¿Se puede cortar el PRFV en obra sin maquinaria especial?
Sí, con sierra circular con hoja de carburo de tungsteno o disco de corte para composite. Usar siempre mascarilla FFP2 o superior: el polvo de fibra de vidrio es irritante para las vías respiratorias y la piel. Los cortes son limpios y no requieren mecanizado posterior.
¿El PRFV amarillea con la exposición solar intensa de Canarias?
Los perfiles estándar con gel-coat de poliéster pueden amarillear ligeramente con el tiempo. Para exteriores con alta exposición UV (frecuente en Canarias), especificar resina viniléster con estabilizadores UV. Este tipo de resina mantiene el color y las propiedades mecánicas significativamente mejor en condiciones de radiación intensa.
¿Qué normativa certifica los perfiles PRFV pultruidos?
La norma UNE-EN 13706 define las propiedades mecánicas mínimas de los perfiles pultruidos de composite en dos grados (E17 y E23, según módulo de tracción). Para rejillas de composite, se usan especificaciones de fabricante (ASTM E985, BS 4592 como referencias). Los perfiles no llevan marcado CE como el acero estructural, pero se suministran con declaración de prestaciones del fabricante.
¿Puedo combinar estructura PRFV con acero en la misma instalación?
Sí, perfectamente. Interponer siempre una junta de EPDM entre el PRFV y el acero en los puntos de contacto, y usar tornillería de acero inoxidable 316L con arandela no conductora. El PRFV en sí no provoca par galvánico, pero el contacto directo metales distintos (acero/aluminio, p.ej.) en presencia de humedad sí puede generar corrosión galvánica entre ellos.
¿Cuánto dura el PRFV en una instalación marina en Canarias?
Con resina viniléster y estabilizadores UV, la vida útil estimada de los perfiles PRFV en ambiente marino es de 25–30 años, con mantenimiento prácticamente nulo (limpieza periódica). El acero galvanizado sin mantenimiento en las mismas condiciones dura entre 5 y 15 años según la distancia al mar y la agresividad del ambiente.
